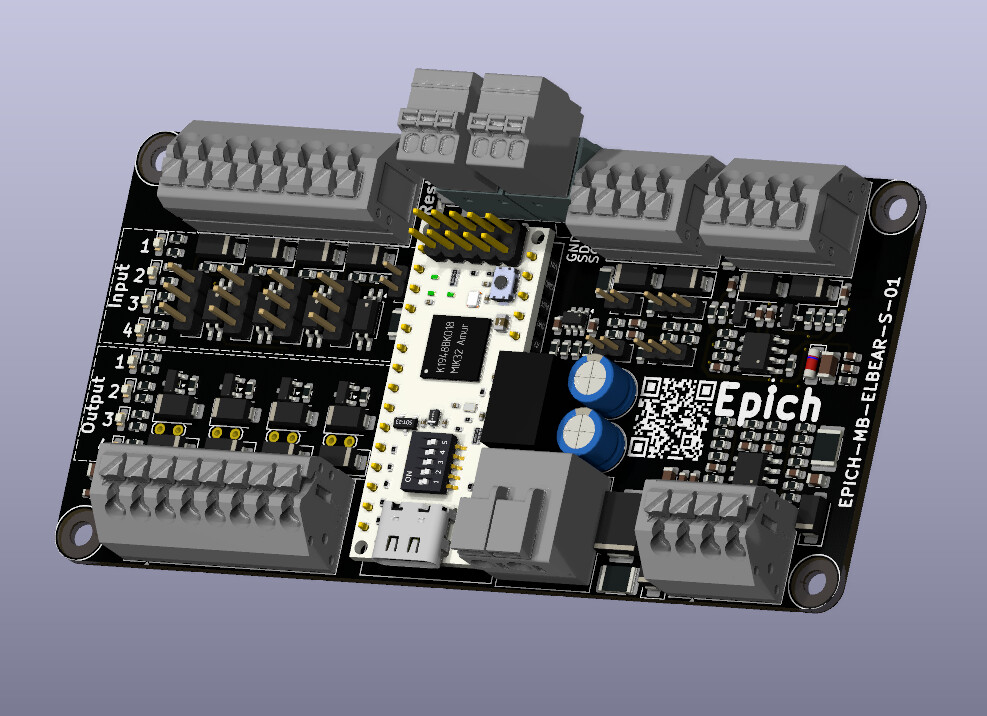

Задача платы дать возможность подключить стандартные датчики и актуаторы применяемые в автоматизации. Это даёт возможность легко применить реально отечественное решение для задач домашней и малой автоматизации. Например автоматизировать полив просто подключив клапана к выходам или же реализовать приточно-вытяжную установку, подключив датчики температуры. Для задач посерьёзней, вроде автоматизации станка или иного оборудования с удалённым управлением тоже подходит, на борту есть RS485, а это абсолютный стандарт. Да и в обучение и науке эта плата найдёт своё применение, в обучение для знакомства с автоматизацией и реализации алгоритмов которые потом будут использоваться в последующих разработках инженера и с которыми практически ежедневно будет иметь дело АСУ ТП или embedded специалист, а в науке от стендов для применения в экспериментальных установках до разработки на ней рантаймов для автоматизации на языках стандарта МЭК.
Схема для изучения первой итерации
Если сухо:
- Питание 12-24VDC
- 4 DO до 1А
- 4 DI оптоизолированных для подключения NPN, PNP, энкодеров до 200кГц
- 2 AI 0-10V/4-20ma/NTC10K
- 2 AI PT1000
- 2 AO 0-10V
- RS485
- I2C
